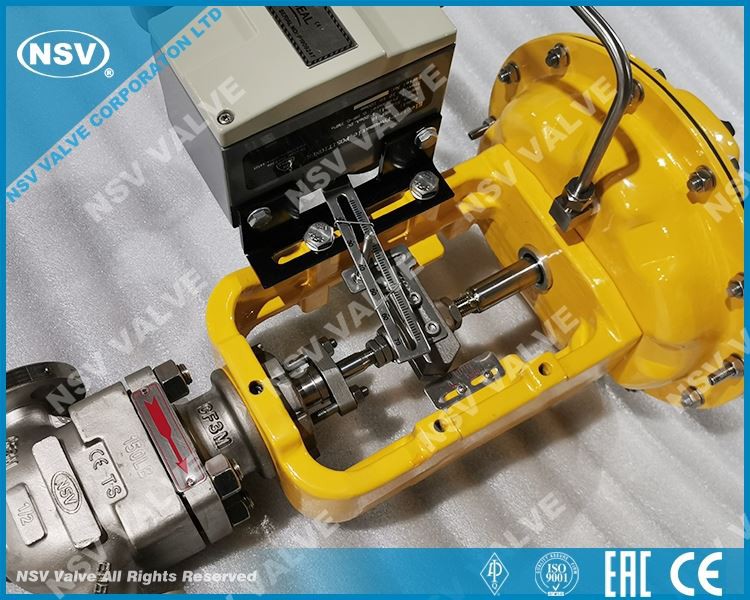

Van điều khiển khí nén bằng thép không gỉ

Thông tin chi tiết sản phẩm

Van chuyển động tuyến tính (còn được gọi là Van nhiều vòng) là những van có thiết kế trục trượt đẩy một phần tử đóng vào thân van để điều chỉnh thêm vị trí đóng và mở.

Loại van điều khiển này thích hợp cho các ứng dụng có áp suất chênh lệch tương đối thấp với quá trình đóng ngắt chặt chẽ. Nó phù hợp để kiểm soát lưu lượng hoặc áp suất trung bình.

Tiêu chuẩn áp dụng
Tiêu chuẩn thiết kế: ASME B16.34
Mặt đối mặt: TIÊU CHUẨN CỦA MFG
Mặt bích cuối: ASME B16.5
Kiểm tra và Kiểm tra: ASME B16.104-1998-IV

Phạm vi sản phẩm
Kích thước: 1/2 ”~ 8”

Xếp hạng: LỚP 150.300.600

Vật liệu thân: A351 CF8, CF8M, CF3, CF3M
Cắm amp GG; chỗ ngồi: SS304, SS316, SS304L, SS316L
Lồng: A351 CF8, CF8M, CF3, CF3M
Hoạt động: Bộ truyền động màng khí nén, bộ truyền động piston khí nén, bộ truyền động điện

Đặc điểm thiết kế
Tính năng cắt: Cắt có hướng dẫn hàng đầu, cắt không cân bằng
Cấu trúc lồng tháo rời nhanh chóng
Loại thân: Loại xuyên thẳng, loại góc

Loại Bonnet: Loại tiêu chuẩn, loại tản nhiệt, loại lạnh, ống thổi

Đặc tính dòng chảy: Tỷ lệ phần trăm bằng nhau, tuyến tính, mở nhanh

Lớp ngắt: ASME B16.104 V (ghế kim loại tiêu chuẩn)

ASME B16.104 VI (ghế mềm đóng ngắt)

Phạm vi nhiệt độ ứng dụng: -30 ~ 260C

Vật liệu cơ thể:
Nguyên tắc cơ bản của việc lựa chọn vật liệu

▲ Vật liệu nhiệt độ cao

Các vấn đề như cường độ nhiệt độ cao, thay đổi cấu trúc luyện kim

dưới nhiệt độ cao và chống ăn mòn phải được xem xét đầy đủ trong quá trình lựa chọn vật liệu nhiệt độ cao.

Nói chung, thép hợp kim phải chứa crôm, niken, molypden, v.v. Ngoài ra, dưới nhiệt độ cao và áp suất cao, thép sẽ bị ăn mòn bởi hydro, gây ra hiện tượng khử cặn và hiện tượng lún. Sau khi được thêm vào thép, các nguyên tố như chrome, niken, molypden, vv có thể tăng cường khả năng chống ăn mòn hydro của thép kết hợp với nguyên tố cacbon.

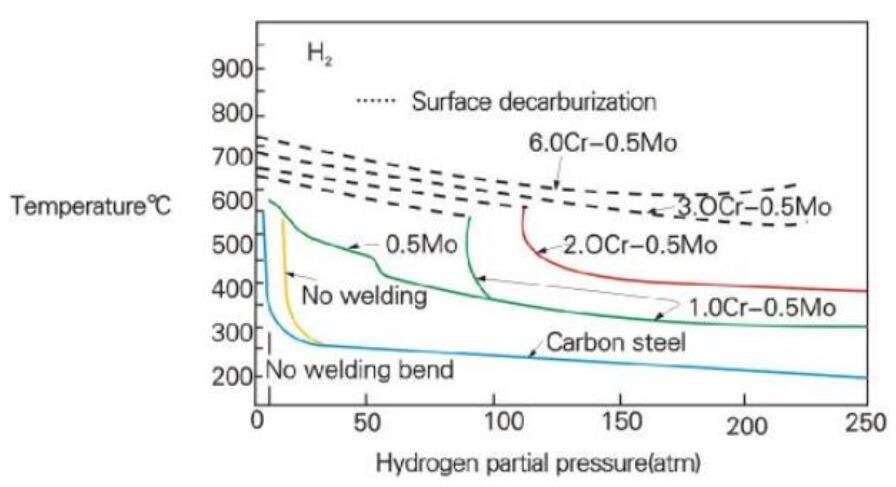

Phạm vi ứng dụng của thép cacbon và thép hợp kim dưới nhiệt độ cao và áp suất cao hydro.

▲ Vật liệu đông lạnh

Giá trị tác động đông lạnh của vật liệu và vấn đề biến dạng của vật liệu dưới nhiệt độ thấp phải được xem xét đầy đủ trong quá trình lựa chọn vật liệu đông lạnh. Do đó, các vật liệu được sử dụng trong điều kiện bảo dưỡng lạnh phải có đủ độ dẻo dai dưới nhiệt độ thấp. Van sẽ chỉ an toàn và đáng tin cậy khi thép được sử dụng trong van đáp ứng năng lượng tác động quy định trong các tiêu chuẩn liên quan dưới nhiệt độ áp dụng. Thép không gỉ Austenit thường được sử dụng vì tính chất cơ học đông lạnh của nó tương đối ổn định.

Giá trị tác động đông lạnh của các vật liệu khác nhau (rãnh chữ U 5mm)

▲ Vật liệu chống xâm thực

Khi chất lỏng là chất lỏng, đặc biệt là khi xảy ra hiện tượng bốc hơi nhanh và

xuất hiện xâm thực, vấn đề chống xâm thực phải được xem xét đầy đủ. Các vật liệu chống xâm thực chủ yếu bao gồm:

a) Vật liệu có độ cứng cao (độ cứng được tăng cường thông qua xử lý nhiệt)

b) Vật liệu có lớp oxit rắn chắc, có độ dẻo dai và độ bền mỏi cao (độ cứng trên bề mặt vật liệu được nâng cao thông qua xử lý nhiệt bề mặt)

b) Vật liệu có lớp ôxít rắn và độ bền cao và độ bền mỏi (

độ cứng trên bề mặt của vật liệu được tăng cường thông qua xử lý nhiệt bề mặt)

c) Vật liệu xử lý cứng từng phần (xử lý hàn phủ)

▲ Vật liệu chống ăn mòn

Sự ăn mòn của vật liệu kim loại bao gồm ăn mòn nói chung, ăn mòn kẽ hở, ăn mòn intergranuler, ăn mòn rỗ, ăn mòn ứng suất,… Không có vật liệu nào có thể chống lại tất cả các loại ăn mòn trên. Trên thực tế, sự ăn mòn của vật liệu liên quan đến loại chất lỏng, nồng độ, nhiệt độ, vận tốc dòng chảy, và cũng phụ thuộc vào chất lỏng có chứa chất oxy hóa hay không. Do đó, việc lựa chọn vật liệu trở nên phức tạp hơn.

Vật liệu chống ăn mòn thường được sử dụng trong van điều khiển chủ yếu bao gồm PTFE, F46 và các vật liệu lót khác hoặc stee không gỉ Austenit chi phí cao, thép hợp kim 20 #, Hastelly B, Hastelly C, titan và các kim loại đặc biệt khác.

Vật liệu cắt:

Các vật liệu trang trí thường được sử dụng bao gồm SUS 304, SUS 316, SUS316L, SUS 410, SUS420, v.v. Tùy theo chất lỏng khác nhau, quá trình xử lý tương ứng được thực hiện. Khi van được sử dụng để kiểm soát chất lỏng xâm thực có chứa hạt rắn hoặc được sử dụng ở nhiệt độ cao và các ứng dụng áp suất cao, cần phải xử lý cứng để kéo dài tuổi thọ của van.

Các phương pháp điều trị cứng chính bao gồm:

1. Xử lý nhiệt

a.304/316 xử lý dung dịch rắn

Loạt vật liệu là thép không gỉ Austenit chủ yếu được sử dụng trong các điều kiện dịch vụ với môi trường ăn mòn hoặc các ứng dụng nhiệt độ thấp. Xử lý dung dịch rắn phải được thực hiện khi môi trường ăn mòn tương đối mạnh. Mục đích của xử lý dung dịch rắn là tăng cường độ cứng của vật liệu và hiệu suất chống ăn mòn. Phạm vi nhiệt độ làm việc -196 - 530C

b.410 / 420 xử lý tinh luyện nhiệt (làm nguội + ủ)

Loạt vật liệu là thép không gỉ mactenxit là vật liệu chống xâm thực tuyệt vời. Nó phải được xử lý tinh luyện nhiệt khi được sử dụng trong các ứng dụng nhiệt độ cao và áp suất cao.

Xử lý làm cứng kết tủa C.17- .4PH

Các loại và số lượng khác nhau của các phần tử gia cường được thêm vào trên cơ sở các thành phần hóa học của thép không gỉ, và các loại và số lượng khác nhau của cacbua, nitrit, cacbonitrit, các hợp chất liên kim loại được lắng đọng thông qua xử lý nhiệt kết tủa. Quá trình tạo thành thép không gỉ có độ bền cao với độ bền của thép được nâng cao và duy trì đủ độ dẻo dai được gọi là quá trình làm cứng kết tủa.

Phạm vi nhiệt độ làm việc -45 - 425C độ cứng của vật liệu và kéo dài tuổi thọ sử dụng trong điều kiện khắc nghiệt

điều kiện dịch vụ.

2. Xử lý làm cứng bề mặt

Xử lý nhiệt bề mặt bao gồm hai loại: làm cứng bề mặt, nhiệt luyện hóa bề mặt.

a. làm cứng bề mặt bằng cách đốt nóng ngọn lửa, làm cứng bề mặt bằng cách gia nhiệt tiếp xúc, làm cứng bề mặt cảm ứng, v.v.

b. thấm cacbon, thấm nitơ, thấm cacbonit, boro hóa, crom hóa, đồng hóa, v.v.

3. Xử lý hàn phủ

Hàn lớp phủ stellite (các nguyên tố chính Co, Cr, W) là phương pháp xử lý làm cứng thường được sử dụng và có thể đạt được hiệu suất chống ăn mòn tuyệt vời.

Hàn lớp phủ stellite bao gồm hai chế độ như hàn lớp phủ hoàn toàn và hàn lớp phủ một phần. Việc lựa chọn các chế độ hàn phủ không được quy định đặc biệt trong tiêu chuẩn. Chế độ phải được chọn tùy theo áp suất và nhiệt độ khác nhau của chất lỏng và phụ thuộc vào việc chất lỏng có chứa hạt hay không.

Các loại hàn phủ bao gồm:

Xử lý hàn lớp phủ (hàn lớp phủ bằng tinh thể)

Các kiểu hàn lớp phủ chỗ ngồi (hàn lớp phủ Stellite)
